加热炉感应线圈

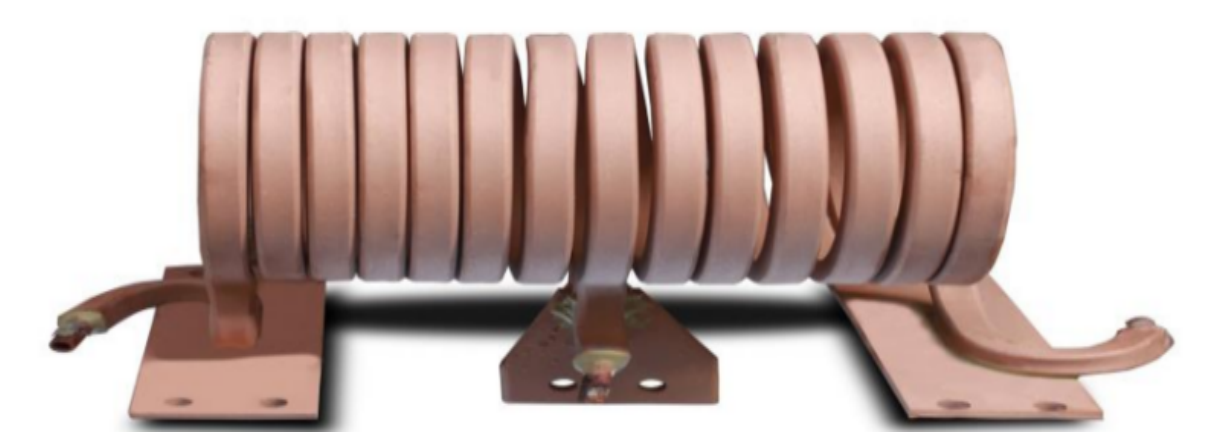

感应线圈由坚实耐用高导电的D型TU1无氧铜管一体绕成的平行结构中间无接头，铜管壁厚≮5mm。

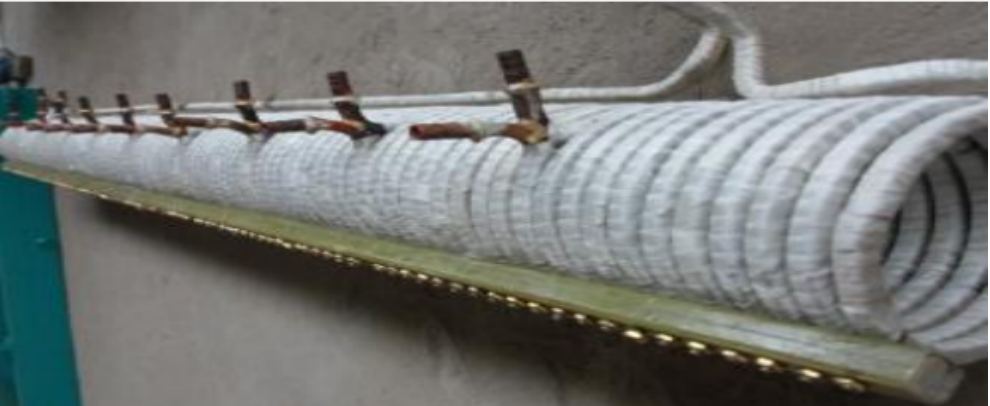

感应线圈的绝缘处理工艺为：线圈喷砂→整体浸漆（高温绝缘瓷器）→真空烤漆→线圈绕制绝缘带（云母带、玻璃丝带）→绝缘树脂静电喷涂，绝缘层的耐压大于10000V。

感应线圈的两匝相邻铜管间严格绝缘并经3倍工作压力水压24小时测试后进行线圈经绝缘漆喷涂，使之成为一个完整的结构，整体结构坚固，无变形问题。线圈匝数按照相关的参数进行设计使之数量适当，以获得最大的电效率，线圈由多个水路供应冷却水，均匀分配。出水口处，按水路分别安装数个水温温度探头。当某一路水发生堵塞水温超高时，可以立即发出警报，并可以自动使中频电源停机。

感应线圈由焊接在其外圆周的数列螺栓和胶木柱固定，胶木柱制作时采用沉孔形式，所有螺栓为沉头方式锁紧最大限度提高绝缘强度。线圈固定后，其匝间距误差不大于2mm。每匝线圈与螺杆之间加装硅胶垫片杜绝螺杆放电，胶木条与线圈之间的热胀冷缩起缓冲作用。

感应线圈技术特点：

线圈技术特点
序号	特点	优势	备注
1	线圈D型结构	电力利用效率最大化，节能效果显著。
2	绝缘工艺	绝缘等级增强，不受外界潮气影响。
3	一体成型平行线圈工艺	有效承载线圈周身受力，而不会发生变形线圈所产生的电磁束均匀稳定防止线圈回卷抑制噪音和振动
4	水温探测装置	水温联锁报警，自动控制停机
