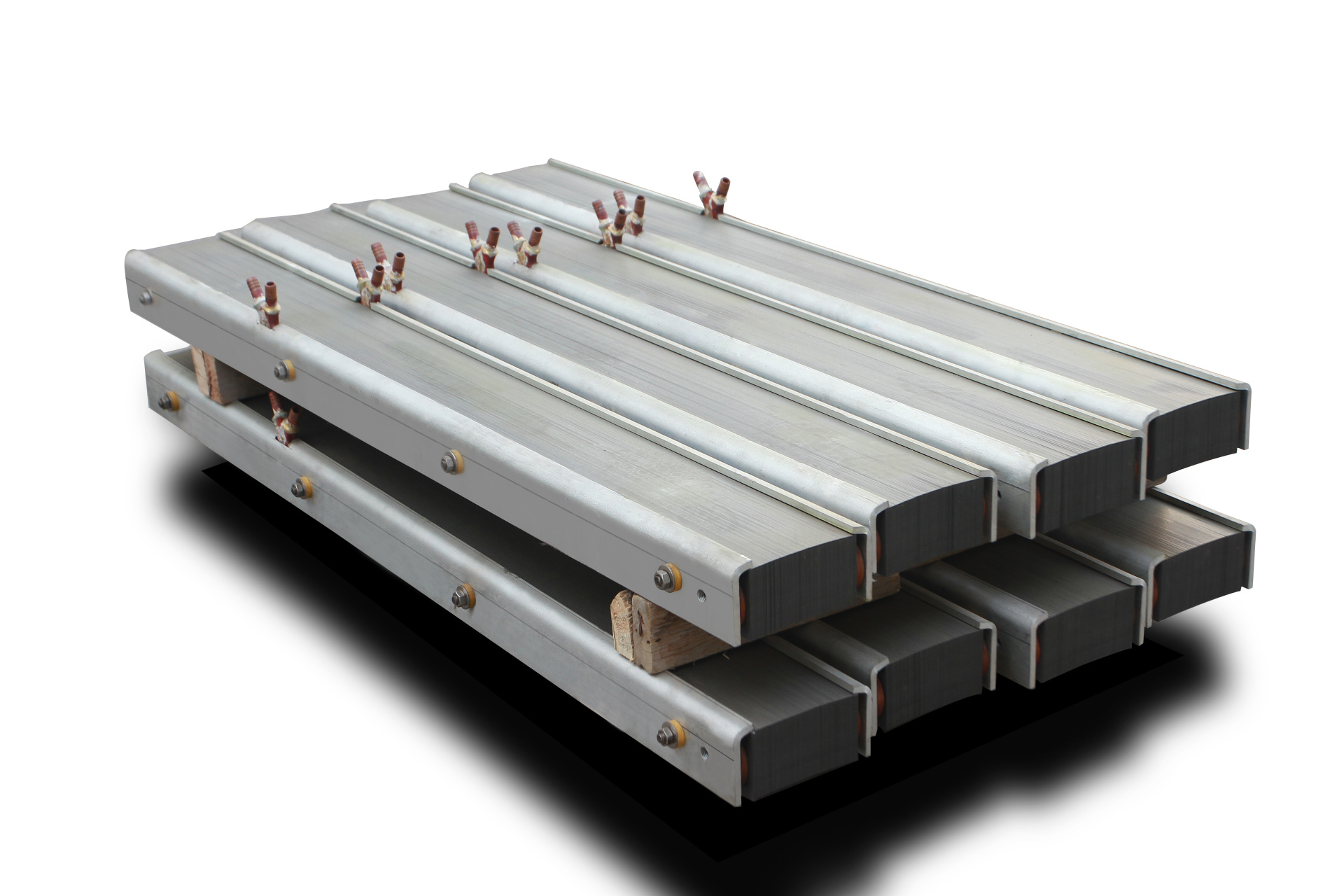

中频炉--磁轭

图文详情

磁轭技术

中频炉-磁轭采用高磁轭均匀地受力于并轨螺栓，并对线圈提供最大的压持力，保证炉衬较长的工作寿命。磁轭采用有趋向的冷轧矽钢片制作，硅钢片加工后剪切切口飞边允差<±0.1mm，组装后弯曲度，平行度符合TB/T4280-93 要求，保证线圈与磁轭圆弧状接触，精密藕合。同时多组磁轭紧固装置牢固可靠，装拆、调整、检修方便，并沿圆周均匀分布(误差£0.5)，覆盖线圈面积在60%以上；磁轭与线圈间的衬垫采用多层高质量的绝缘材料，包含多层云母板，多层陶瓷纤维板。磁轭采用水冷却。导磁率冷轧硅钢片制造。硅钢片的厚度为0.3mm.磁轭采用仿形结构，其内弧面的弧度与感应线圈的外圆弧度相同，使磁轭可以紧贴感应线圈外侧均匀分布，最大限度的约束线圈向外发散的磁场，减少外磁路磁阻。
磁轭由二侧的不锈钢板和不锈钢夹件夹持，焊接固定。在二侧的不锈钢板上焊有冷却水管，用于冷却磁轭。冷却水管可以承受0.45Mpa 水压，15min 内无泄漏。磁轭总装后，弯曲度不大于4mm，理论中心线与实际中心线偏差不大于3mm。磁轭和线圈之间由里向外垫有聚四氟乙烯板、石棉橡胶板。聚四氟乙烯板具有高的绝缘强度和高的耐温性能，石棉橡胶板具有高的耐热性能。这样就确保了磁轭和线圈之间的绝缘和耐热能。每根磁轭用固定在炉壳上的丝杆顶住固定，在线圈的一周形成均匀的顶力，这样既固定了磁轭又固定了线圈，在熔化和出炉的过程中，线圈不会产生移动。
