漏电保护系统

漏电保护系统为了保证安全生产，我公司每套感应加热炉都安装有最先进的漏电流保护系统.

Rogowski coil：罗氏线圈又叫电流测量线圈、微分电流互感器，是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路，就可以真实还原输出电流。与带铁芯的传统互感器相比，罗氏线圈具有电流可实时测量、响应速度快、不会饱和、几乎没有相位误差的特点。适用于毫安到兆安范围的电流测试，良好的线性度，带宽范围大，无二次开路危险，过电流能力强，不易受外界电磁干扰，零功耗，重量轻。

积分器：罗氏线圈的输出信号是对时间的微分，与被测电流信号成 90°相位关系。并且，罗氏线圈输出信号为微弱电压。积分器具有放大并 90°移相补偿作用。罗氏线圈输出和被测电流的频率成正比，经过积分器的作用后，输出信号仅与被测电流信号的增幅成正比例关系，通过测量该信号，可以更加直接的反映一次电流。

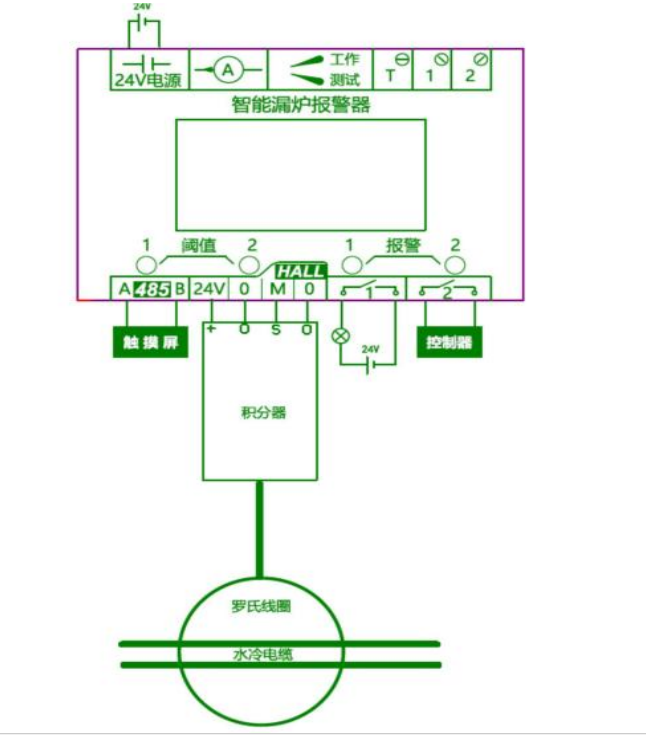

Rogowski coil 差动式智能漏炉报警系统： 由于罗氏线圈的诸多优点,可以解决很多传统 CT 无法解决的问题,适用于高功率负载分析,脉冲式电流监测。漏炉报警系统采用 DSP 实现漏电流系统的全数字控制，可以通过触摸屏/电位器灵活设定保护阈值，通过套在水冷电缆上的罗氏线圈，系统可实时监测感应器炉体的漏电流大小，可记录保护时刻的漏电流大小。友好的人机界面，可实时显示运行数据、设置的保护参数。具有远程通信接口，可实时上传数据到触摸屏，可灵活设置保护阈值，实时显示漏电流。
